基于WPF绘制一个点赞大拇指动画

WPF绘制点赞动画 WPF点赞动画 WPF 动画 2023-02-13 09:02:32 530人浏览薄情痞子

摘要

目录效果图实现思路完整代码效果图好久没有写WPF了。最近看到飞书的点赞动画非常有意思，决定试试，虽然不及飞书那样的绚丽，但是练手还是可以的，希望自己的手艺还在！实现思路那么

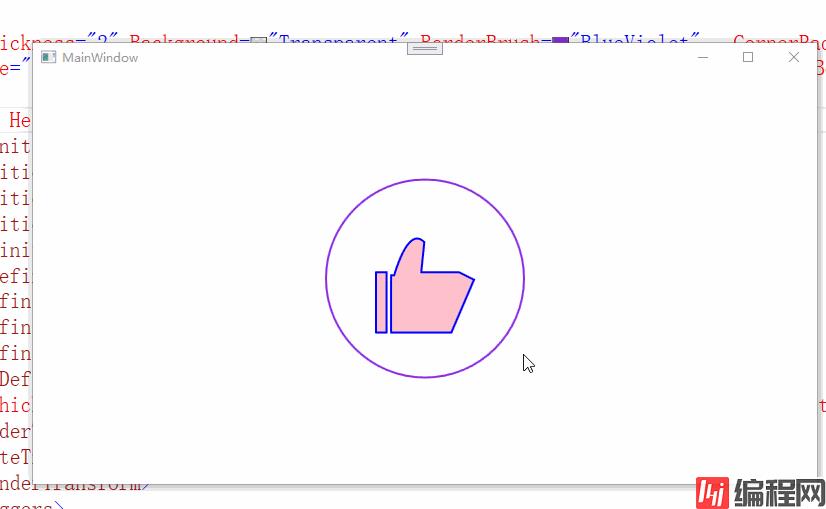

效果图

好久没有写WPF了。

最近看到飞书的点赞动画非常有意思，决定试试，虽然不及飞书那样的绚丽，但是练手还是可以的，希望自己的手艺还在！

实现思路

那么如何写一个这样的动画呢？

首先需要刨析这个动画的构成：

外圈圆
大拇指-1竖着
大拇指-2握着
颤动动画
中心旋转动画
展开中心旋转动画

当我们分析这些东西剩下的就好办了。

首先我们先办了这个最难的东西大拇指。

这个东西的构成，我们使用Path 直接去写。显然我们就会得到这样的代码

<Geometry  x:Key="t1">
            M 20 40
                v 0 40
                h 0 7
                v 0 -40
                z
                M 30 42
                v 0  38
                h 40 0
                l 15 -35
                l -10 -5
                h -25 0
                l 2 -20
            <!--小褶皱-->
            q -10 -10, -20 22
               z
  </Geometry>

当我们在path 100*100的大小的时候使用脑补进行绘制就就可以了。

至于这个小褶皱我曾经不想要，但是看到了自己的猪爪...还是决定加上了。

这代码的原理非常简单，基本都是基本的直线绘制，最难的就是用了个贝塞尔来制造大拇指背部的弧度.

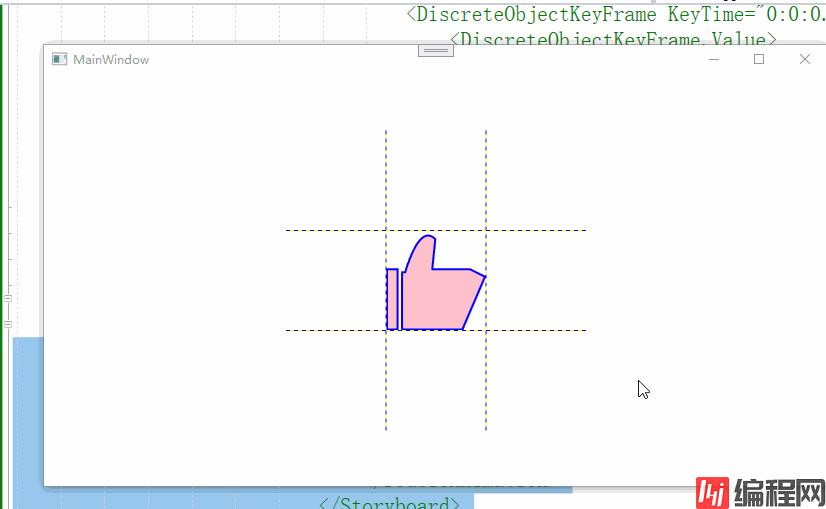

不管咋样还是弄出来个简单的赞。

剩下就是握着的状态了

那么我们只需要修改部分代码就可以达到了~

也就是

<Geometry  x:Key="t2">
            M 20 40
                v 0 40
                h 0 7
                v 0 -40
                z
                M 30 42
                v 0  38
                h 40 0
                l 15 -35
                l -10 -5
                h -25 0
                l 2  0
            <!--小褶皱-->
            q -10 -10, -20 0
                z
        </Geometry>

我们修改了最后两行代码的 l 的y参数和q最后的end point参数的y的值都是降到0了这样会形成一个简单的弧度

哈这样子我们就是得到了两个手掌的不同状态了。

剩下的事情就是来组装吧~~~~

首先是大拇指张开和大拇指握住的状态转换。

做到这事情最简单的动画就是使用eventtigger来做，我们使用简单的鼠标按下事件作为启动，当然了想要丰富过程也是可以使用鼠标浮动事件作为启动事件之一。

<Path.Triggers>
                    <EventTrigger  RoutedEvent="MouseLeftButtonDown">
                        <BeginStoryboard x:Name="Bs1">
                            <Storyboard>
                                <ObjectAnimationUsingKeyFrames BeginTime="0:0:0" Storyboard.TargetProperty="Data">
                                    <DiscreteObjecTKEyFrame KeyTime="0:0:0.01">
                                        <DiscreteObjectKeyFrame.Value>
                                            <StaticResource ResourceKey="t2"/>
                                        </DiscreteObjectKeyFrame.Value>
                                    </DiscreteObjectKeyFrame>
                                </ObjectAnimationUsingKeyFrames>
　　　　　　　　　　　　　　　　 </Storyboard>
                        </BeginStoryboard>
 　　　　　　　　　　　　</EventTrigger>
                </Path.Triggers>

为了做件事，我们把geometry作为window的资源所以子啊写动画的时候用离弦值就非常方便了。

观察代码，我们仅仅只是在点下的时候让path转换为握住的data，因为我们需要在松开左键的时候才让拇指竖起来。

所以还需要补上一个MouseLeftButtonUp的动画

这最终的代码就是

<Path.Triggers>
                    <EventTrigger  RoutedEvent="MouseLeftButtonDown">
                        <BeginStoryboard x:Name="Bs1">
                            <Storyboard>
                                <ObjectAnimationUsingKeyFrames BeginTime="0:0:0" Storyboard.TargetProperty="Data">
                                    <DiscreteObjectKeyFrame KeyTime="0:0:0.01">
                                        <DiscreteObjectKeyFrame.Value>
                                            <StaticResource ResourceKey="t2"/>
                                        </DiscreteObjectKeyFrame.Value>
                                    </DiscreteObjectKeyFrame>
                                </ObjectAnimationUsingKeyFrames>
　　　　　　　　　　　　　　　　 </Storyboard>
                        </BeginStoryboard>
 　　　　　　　　　　　　</EventTrigger>
　　　　　　 　　　　　　<EventTrigger RoutedEvent="MouseLeftButtonUp">
                        <RemoveStoryboard BeginStoryboardName="Bs1"/>
                    </EventTrigger>
                </Path.Triggers>

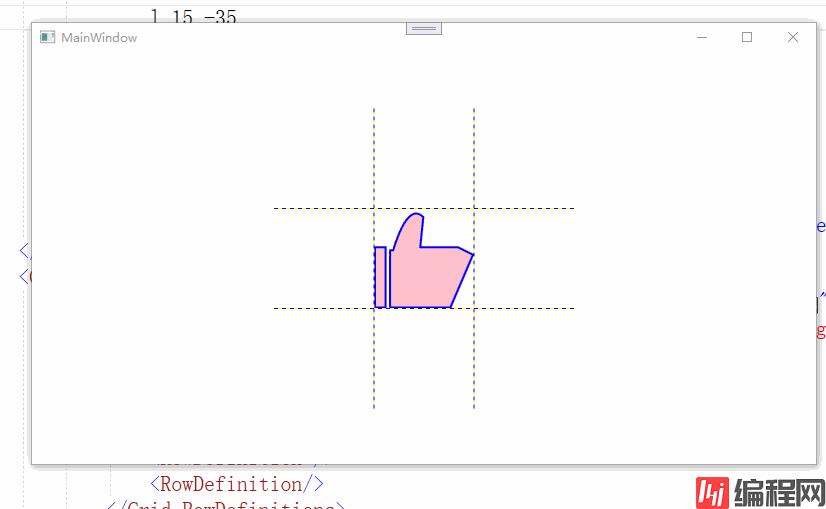

效果图

莫名的搞笑....

基础的东西我们构建好了，剩下就是补全了。

不全颤抖啊，补全中心旋转动画，也就是手指握住后有一个向下的动画。

首先这个颤动我们可以简单的理解为位移，一个快速的上下左右的位移

正好WPF有这种动画所以我们就可以得到如下的代码

<ThicknessAnimationUsingKeyFrames RepeatBehavior="Forever" Duration="0:0:0.4"  Storyboard.TargetProperty="Margin" >
                                    <SplineThicknessKeyFrame KeyTime="0:0:0.0" Value="4,3,0,0"/>
                                    <SplineThicknessKeyFrame KeyTime="0:0:0.2" Value="3,4,0,0"/>
                                    <SplineThicknessKeyFrame KeyTime="0:0:0.3" Value="0,0,4,0"/>
                                    <SplineThicknessKeyFrame KeyTime="0:0:0.35" Value="0,0,4,3"/>
                                    <SplineThicknessKeyFrame KeyTime="0:0:0.4" Value="4,3,0,0"/>
                                </ThicknessAnimationUsingKeyFrames>

我们可以直代码放到path的eventtriger中

看得出来离散动画的值就是简单的marigin的位移，代码非常简单。

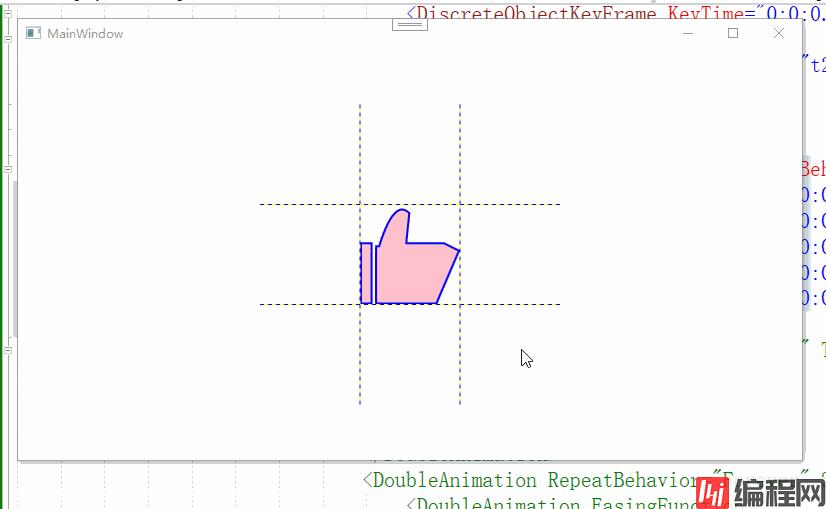

就是在这里颤抖...

虽然看上去不是很好看，但是我们结合下一个动画，也就是手掌向下就会好很多了

这个动画很明显是一个旋转动画，所以我们需要提前准备一个roteate的transofrom

代码如下

<Path.RenderTransfORM>
                    <RotateTransform x:Name="rote" Angle="0"/>
  </Path.RenderTransform>

动画代码如下

<DoubleAnimation   Duration="0:0:0.1" To="30" Storyboard.TargetName="rote" Storyboard.TargetProperty="Angle">
                                    <DoubleAnimation.EasingFunction>
                                        <CubicEase/>
                                    </DoubleAnimation.EasingFunction>
       </DoubleAnimation>

我们简单的使用了一个函数，提升一下效果的动感...

但是感觉没啥用

效果图就是这样的了

虽然看上去已经非常不错了，但是还有些不做，想想我们的手都朝下了松开之后为啥没有一个向上的弹簧动作呢？

也就是我们需要在抬起时加上一个角度的旋转。

<EventTrigger RoutedEvent="MouseLeftButtonUp">
                        <BeginStoryboard x:Name="Bs2">
                            <Storyboard>
                                <DoubleAnimation  FillBehavior="Stop"  Duration="0:0:0.5" To="-30" Storyboard.TargetName="rote" Storyboard.TargetProperty="Angle">
                                    <DoubleAnimation.EasingFunction>
                                        <CubicEase EasingMode="EaseOut"/>
                                    </DoubleAnimation.EasingFunction>
                                </DoubleAnimation>
                            </Storyboard>
                        </BeginStoryboard>
                        <RemoveStoryboard BeginStoryboardName="Bs1"/>
                    </EventTrigger>

代码可以说手掌向下的反向操作。

顺便播放完把bs1动画解除掉。

剩下的就是圈的构造和动画。

圆圈呢，我们可以是直接的圆圈，也可以是broder，看个人喜欢了。

我就不罗嗦直接上代码

<Border  BorderThickness="2" Background="Transparent" BorderBrush="Transparent"   CornerRadius="100" Width="200" Height="{Binding  RelativeSource={RelativeSource Mode=Self}, Path=Width}" Grid.Column="1" Grid.Row="1">
            <Border x:Name="sor" Visibility="Hidden" BorderThickness="2" Background="Transparent" BorderBrush="Transparent"   CornerRadius="100" Width="200" Height="{Binding  RelativeSource={RelativeSource Mode=Self}, Path=Width}" Grid.Column="1" Grid.Row="1"/>
        </Border>

构造了两个嵌套的borderr，宽度其实可以随意，只是演示的时候放大的大小而已。

动画则是放到了path的启动动画之中

也就是

<DoubleAnimation RepeatBehavior="Forever" SpeedRatio="1.2" Duration="0:0:1.5" To="0" Storyboard.TargetName="sor" Storyboard.TargetProperty="Width">
                                    <DoubleAnimation.EasingFunction>
                                        <CubicEase/>
                                    </DoubleAnimation.EasingFunction>
                                </DoubleAnimation>
                                <ObjectAnimationUsingKeyFrames BeginTime="0:0:0" Storyboard.TargetName="sor" Storyboard.TargetProperty="Visibility">
                                    <DiscreteObjectKeyFrame KeyTime="0:0:0.1">
                                        <DiscreteObjectKeyFrame.Value>
                                            <Visibility>
                                                Visible
                                            </Visibility>
                                        </DiscreteObjectKeyFrame.Value>
                                    </DiscreteObjectKeyFrame>
                                </ObjectAnimationUsingKeyFrames>

代码非常简单，控制下内圈的大小，还有是否隐藏而已。

这样子我们就最终得到了头图的效果了

总的过程还是比较简单的。

完整代码

下面是全部的代码

<Window.Resources>
        <Geometry  x:Key="t1">
            M 20 40
                v 0 40
                h 0 7
                v 0 -40
                z
                M 30 42
                v 0  38
                h 40 0
                l 15 -35
                l -10 -5
                h -25 0
                l 2 -20
            <!--小褶皱-->
            q -10 -10, -20 22
                z
        </Geometry>
        <Geometry  x:Key="t2">
            M 20 40
                v 0 40
                h 0 7
                v 0 -40
                z
                M 30 42
                v 0  38
                h 40 0
                l 15 -35
                l -10 -5
                h -25 0
                l 2  0
            <!--小褶皱-->
            q -10 -10, -20 0
                z
        </Geometry>
        <PathGeometry  Figures="   M 20 40 l 2 -5 v 0 5 h -2 0  z" x:Key="roue"/>
    </Window.Resources>
    <Grid>
        <Border  BorderThickness="2" Background="Transparent" BorderBrush="BlueViolet"   CornerRadius="100" Width="200" Height="{Binding  RelativeSource={RelativeSource Mode=Self}, Path=Width}" Grid.Column="1" Grid.Row="1">
            <Border x:Name="sor" Visibility="Hidden" BorderThickness="2" Background="Transparent" BorderBrush="Salmon"   CornerRadius="100" Width="200" Height="{Binding  RelativeSource={RelativeSource Mode=Self}, Path=Width}" Grid.Column="1" Grid.Row="1"/>
        </Border>
        <Grid Width="300" Height="300"   ShowGridLines="False">
            <Grid.RowDefinitions>
                <RowDefinition/>
                <RowDefinition />
                <RowDefinition/>
            </Grid.RowDefinitions>
            <Grid.ColumnDefinitions>
                <ColumnDefinition/>
                <ColumnDefinition/>
                <ColumnDefinition/>
            </Grid.ColumnDefinitions>
            <Path StrokeThickness="2"   Grid.Column="1" Grid.Row="1" VerticalAlignment="Bottom" Stretch="Uniform" Fill="Pink" Width="80" Height="80" Stroke="Blue" Data="{StaticResource t1}" RenderTransformOrigin="0.5,0.5">
                <Path.RenderTransform>
                    <RotateTransform x:Name="rote" Angle="0"/>
                </Path.RenderTransform>
                <Path.Triggers>
                    <EventTrigger  RoutedEvent="MouseLeftButtonDown">
                        <BeginStoryboard x:Name="Bs1">
                            <Storyboard>
                                <ObjectAnimationUsingKeyFrames BeginTime="0:0:0" Storyboard.TargetProperty="Data">
                                    <DiscreteObjectKeyFrame KeyTime="0:0:0.01">
                                        <DiscreteObjectKeyFrame.Value>
                                            <StaticResource ResourceKey="t2"/>
                                        </DiscreteObjectKeyFrame.Value>
                                    </DiscreteObjectKeyFrame>
                                </ObjectAnimationUsingKeyFrames>
                                <ThicknessAnimationUsingKeyFrames RepeatBehavior="Forever" Duration="0:0:0.4"  Storyboard.TargetProperty="Margin" >
                                    <SplineThicknessKeyFrame KeyTime="0:0:0.0" Value="4,3,0,0"/>
                                    <SplineThicknessKeyFrame KeyTime="0:0:0.2" Value="3,4,0,0"/>
                                    <SplineThicknessKeyFrame KeyTime="0:0:0.3" Value="0,0,4,0"/>
                                    <SplineThicknessKeyFrame KeyTime="0:0:0.35" Value="0,0,4,3"/>
                                    <SplineThicknessKeyFrame KeyTime="0:0:0.4" Value="4,3,0,0"/>
                                </ThicknessAnimationUsingKeyFrames>
                                <DoubleAnimation   Duration="0:0:0.1" To="30" Storyboard.TargetName="rote" Storyboard.TargetProperty="Angle">
                                    <DoubleAnimation.EasingFunction>
                                        <CubicEase/>
                                    </DoubleAnimation.EasingFunction>
                                </DoubleAnimation>
                                <DoubleAnimation RepeatBehavior="Forever" SpeedRatio="1.2" Duration="0:0:1.5" To="0" Storyboard.TargetName="sor" Storyboard.TargetProperty="Width">
                                    <DoubleAnimation.EasingFunction>
                                        <CubicEase/>
                                    </DoubleAnimation.EasingFunction>
                                </DoubleAnimation>
                                <ObjectAnimationUsingKeyFrames BeginTime="0:0:0" Storyboard.TargetName="sor" Storyboard.TargetProperty="Visibility">
                                    <DiscreteObjectKeyFrame KeyTime="0:0:0.1">
                                        <DiscreteObjectKeyFrame.Value>
                                            <Visibility>
                                                Visible
                                            </Visibility>
                                        </DiscreteObjectKeyFrame.Value>
                                    </DiscreteObjectKeyFrame>
                                </ObjectAnimationUsingKeyFrames>
                            </Storyboard>
                        </BeginStoryboard>
                    </EventTrigger>
                    <EventTrigger RoutedEvent="MouseLeftButtonUp">
                        <BeginStoryboard x:Name="Bs2">
                            <Storyboard>
                                <DoubleAnimation  FillBehavior="Stop"  Duration="0:0:0.5" To="-30" Storyboard.TargetName="rote" Storyboard.TargetProperty="Angle">
                                    <DoubleAnimation.EasingFunction>
                                        <CubicEase EasingMode="EaseOut"/>
                                    </DoubleAnimation.EasingFunction>
                                </DoubleAnimation>
                            </Storyboard>
                        </BeginStoryboard>
                        <RemoveStoryboard BeginStoryboardName="Bs1"/>
                    </EventTrigger>
                </Path.Triggers>
            </Path>
        </Grid>

以上就是基于WPF绘制一个点赞大拇指动画的详细内容，更多关于WPF绘制点赞动画的资料请关注编程网其它相关文章！
