python可视化plotly 图例(legend)设置

2024-04-02 19:04:59 302人浏览安东尼

Python 官方文档：入门教程 => 点击学习

摘要

目录一、图例(legend)二、update_layout(legend={}) 相关参数及示例一、图例(legend) import plotly.io as pio i

一、图例(legend)

import plotly.io as pio
import plotly.express as px
import plotly.graph_objects as Go
from plotly.subplots import make_subplots
import pandas as pd
import numpy as np

# 设置plotly默认主题
pio.templates.default = 'plotly_white'

# 设置pandas打印时显示所有列
pd.set_option('display.max_columns', None)

二、update_layout(legend={}) 相关参数及示例

官方文档：https://plotly.com/python/reference/layout/#layout-showlegend

官方示例：Https://plotly.com/Python/legend/

showlegend：是否显示图例，以下任一种情况发生时，该参数默认值为 True：1. 两个及两个以上的 trace 2. 有饼图3. 有一个 trace 显式指定 showlegend=True

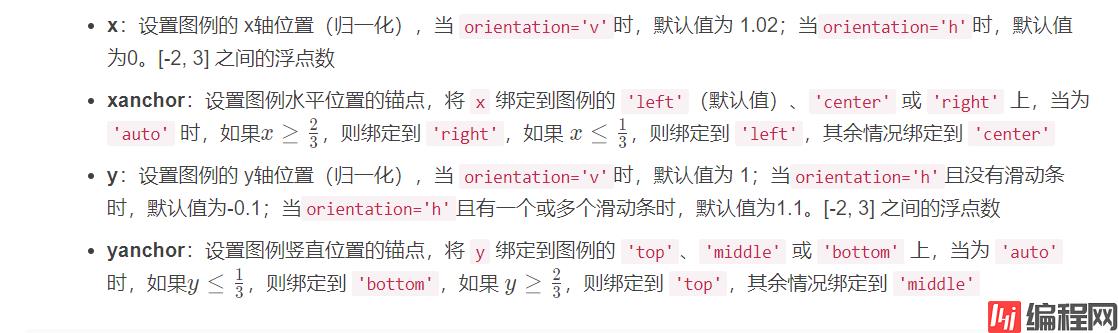

legend：图例相关设置，字典类型，可取属性如下：
- bGColor：设置图例的背景颜色
- bordercolor：设置图例边框的颜色
- borderwidth：设置图例边框的宽度
- font：设置图例条目的文本字体，字典类型，可取属性如下：
- color：字体颜色
- family：字体，字符串，可以为 Arial、Balto、Courier New、Droid Sans、Droid Serif、Droid Sans Mono、Gravitas One、Old Standard TT、Open Sans、Overpass、PT Sans Narrow、Raleway、Times New Roman
- size：字体大小
orientation：设置图例的方向。'v'（默认值）表示竖直显示图例、'h'表示水平显示图例
title：设置图例的标题，字典类型，可取属性如下：

font：设置图例条目的文本字体，字典类型，可取属性如下：

color：字体颜色
family：字体，字符串，可以为 Arial、Balto、Courier New、Droid Sans、Droid Serif、Droid Sans Mono、Gravitas One、Old Standard TT、Open Sans、Overpass、PT Sans Narrow、Raleway、Times New Roman
size：字体大小

side：设置图例标题相对于条目的位置。当 orientation='v' 时默认为 'top'、当 orientation='h'时默认为 'left'、当为 'top left'时可用于扩展图例的面积
text：设置图例标题

grouptitlefont：设置图例组名的文本字体，字典类型，可取属性如下：
- color：字体颜色
- family：字体，字符串，可以为 Arial、Balto、Courier New、Droid Sans、Droid Serif、Droid Sans Mono、Gravitas One、Old Standard TT、Open Sans、Overpass、PT Sans Narrow、Raleway、Times New Roman
- size：字体大小
itemsizing：设置图例条目的符号是否跟其 ‘trace’ 有关，如果为 'constant'，则所有条目的符号大小一致。
- 可取 'trace'、 'constant'
itemwidth：设置条目的宽度（除 title 以外的部分）
- 大于等于30的浮点数，默认值为30
tracegroupgap：设置图例组之间的间隔
- 大于等于0的浮点数，默认值为10

traceorder：设置图例条目的顺序。如果为 'nORMal'，条目将从上到下按照输入数据的顺序排列；如果为 'reversed'，则按照输入数据的逆序排列；如果为 'grouped'，条目按照组顺序显示（如果 trace 中的legendgroup 设定了）；如果为 'grouped+reversed'，则与 'grouped'的顺序相反
valign：设置条目符号和对应文本的竖直对齐方式。
可取 'middle'（默认值）、'top'、'bottom'

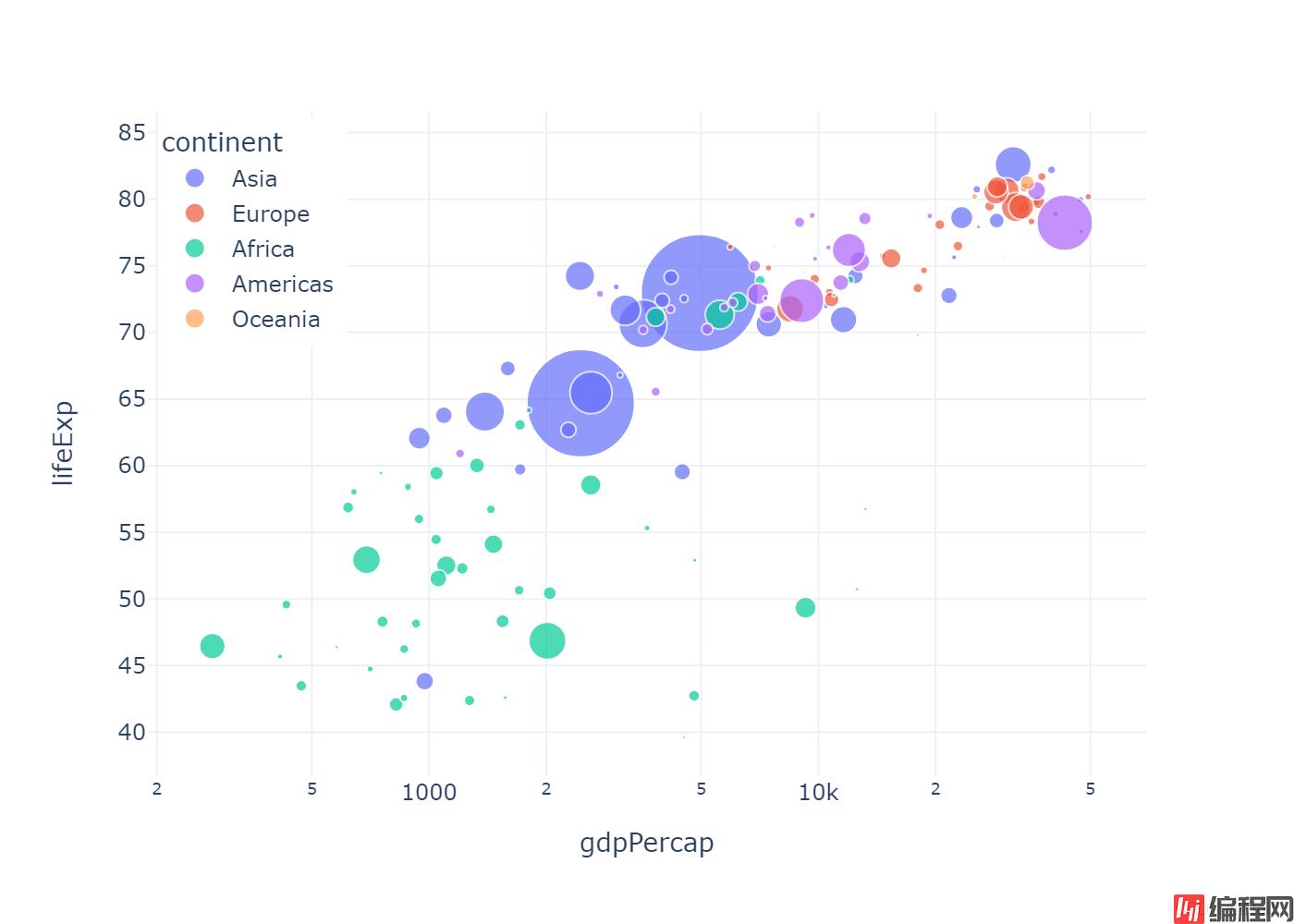

df = px.data.gapminder().query("year==2007")
fig = px.scatter(df, x="gdpPercap", y="lifeExp", color="continent",
    size="pop", size_max=45, log_x=True)

fig.update_layout(legend=dict(
    yanchor="top",
    y=0.99,
    xanchor="left",
    x=0.01
))

fig.write_image('../pic/legend_1.png', scale=2)
fig.show()

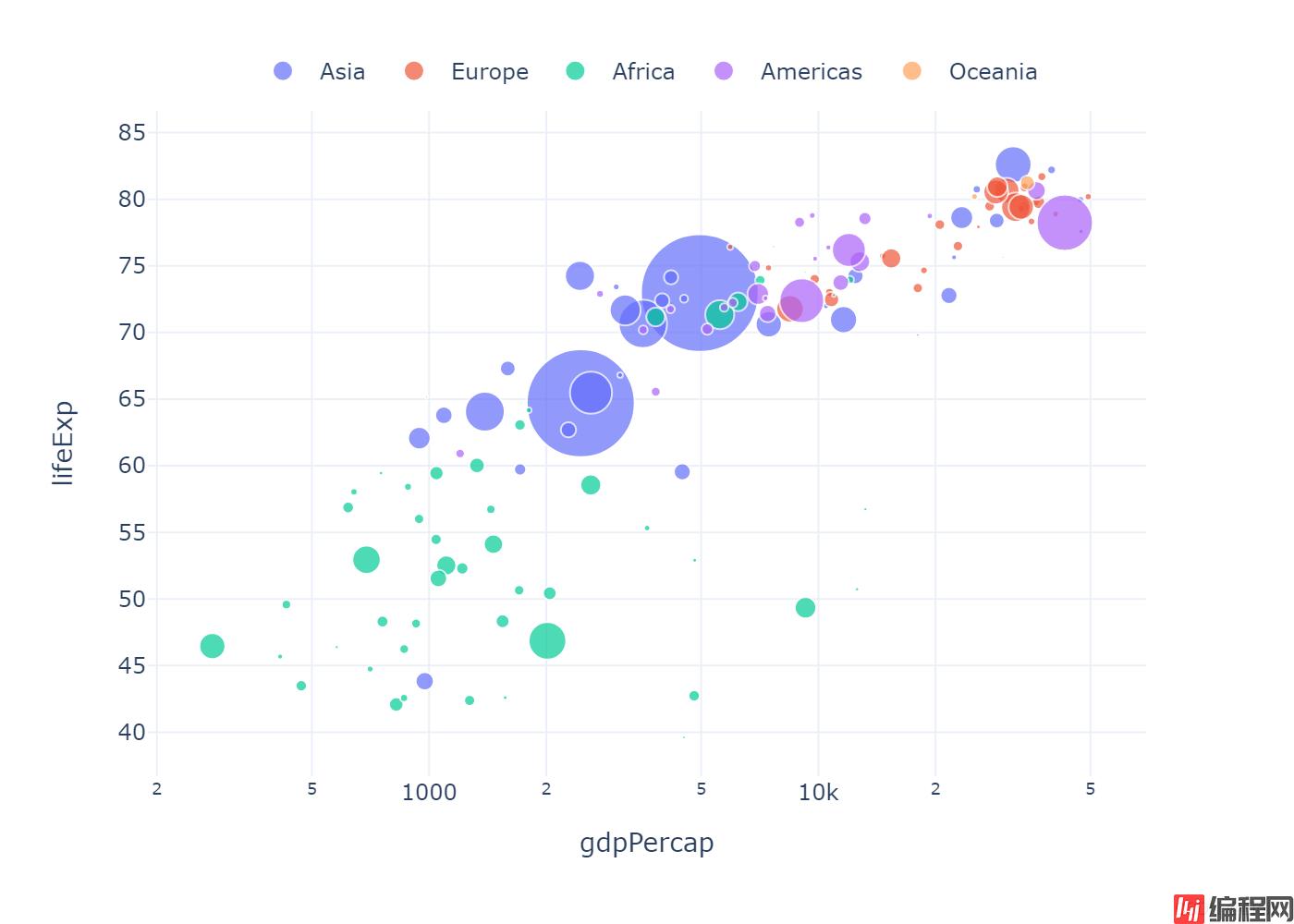

df = px.data.gapminder().query("year==2007")
fig = px.scatter(df, x="gdpPercap", y="lifeExp", color="continent",
    size="pop", size_max=45, log_x=True)

fig.update_layout(legend=dict(
    orientation="h",
    yanchor="bottom",
    y=1.02,
    xanchor="center",
    x=0.5,
    title_text=''
))

fig.write_image('../pic/legend_2.png', scale=2)
fig.show()

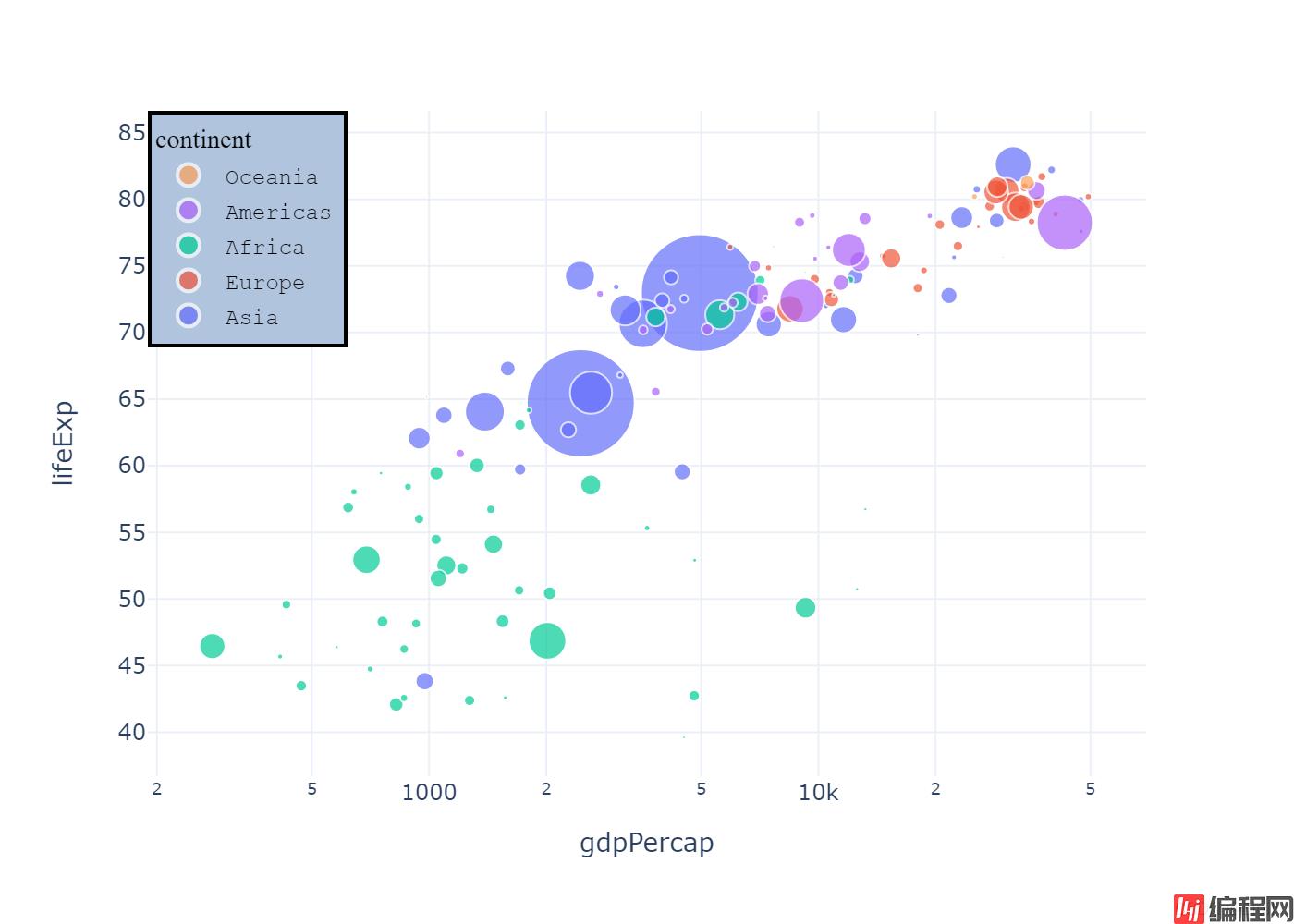

df = px.data.gapminder().query("year==2007")
fig = px.scatter(df, x="gdpPercap", y="lifeExp", color="continent",
    size="pop", size_max=45, log_x=True)


fig.update_layout(
    legend=dict(
        x=0,
        y=1,
        traceorder="reversed",
        title_font_family="Times New Roman",
        font=dict(
            family="Courier",
            size=12,
            color="black"
        ),
        bgcolor="LightSteelBlue",
        bordercolor="Black",
        borderwidth=2
    )
)

fig.write_image('../pic/legend_3.png', scale=2)
fig.show()

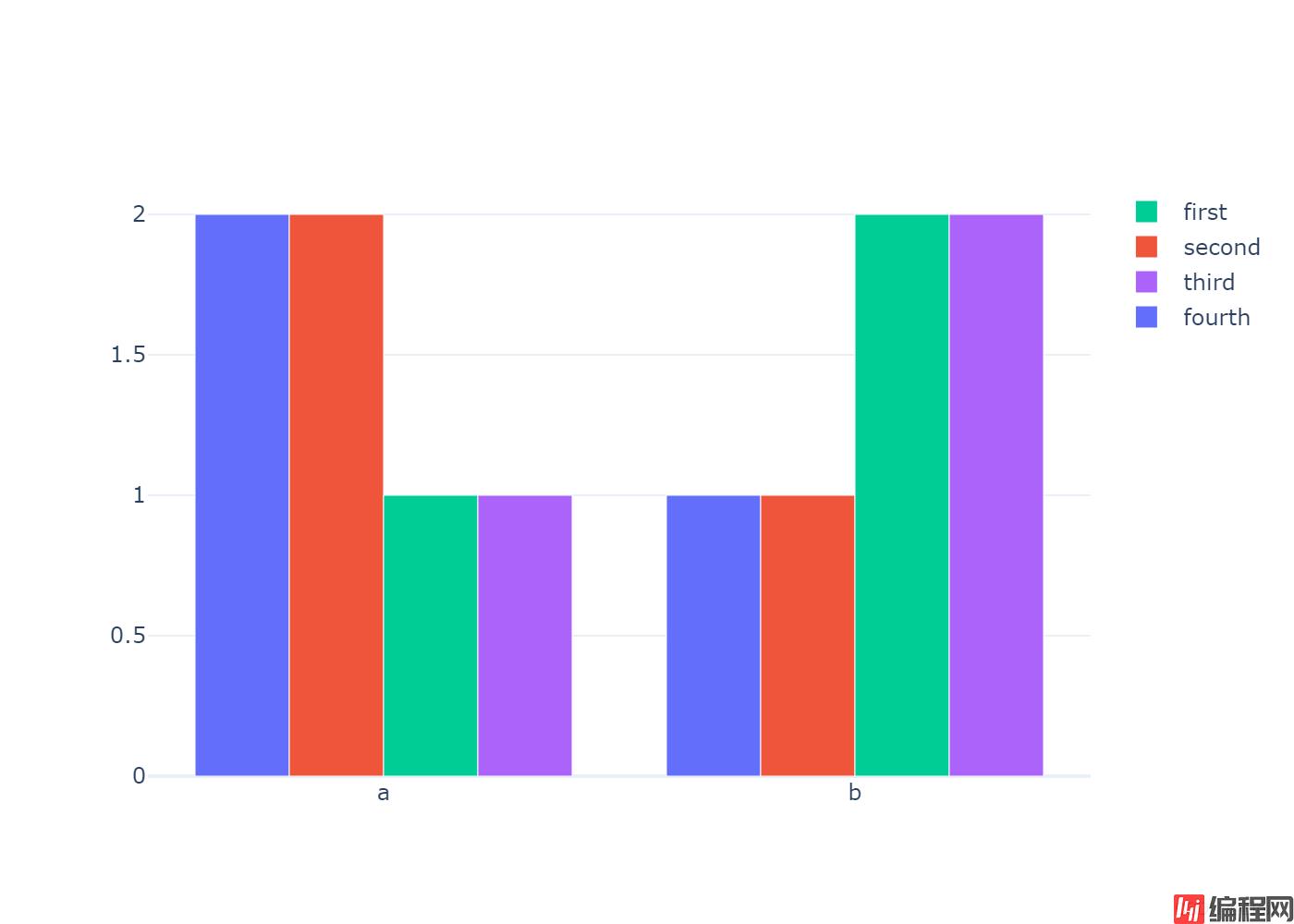

fig = go.Figure()

# 使用 name 参数指定条目文本，legendrank 指定顺序
fig.add_trace(go.Bar(name="fourth", x=["a", "b"], y=[2,1], legendrank=4))
fig.add_trace(go.Bar(name="second", x=["a", "b"], y=[2,1], legendrank=2))
fig.add_trace(go.Bar(name="first", x=["a", "b"], y=[1,2], legendrank=1))
fig.add_trace(go.Bar(name="third", x=["a", "b"], y=[1,2], legendrank=3))

fig.write_image('../pic/legend_4.png', scale=2)
fig.show()

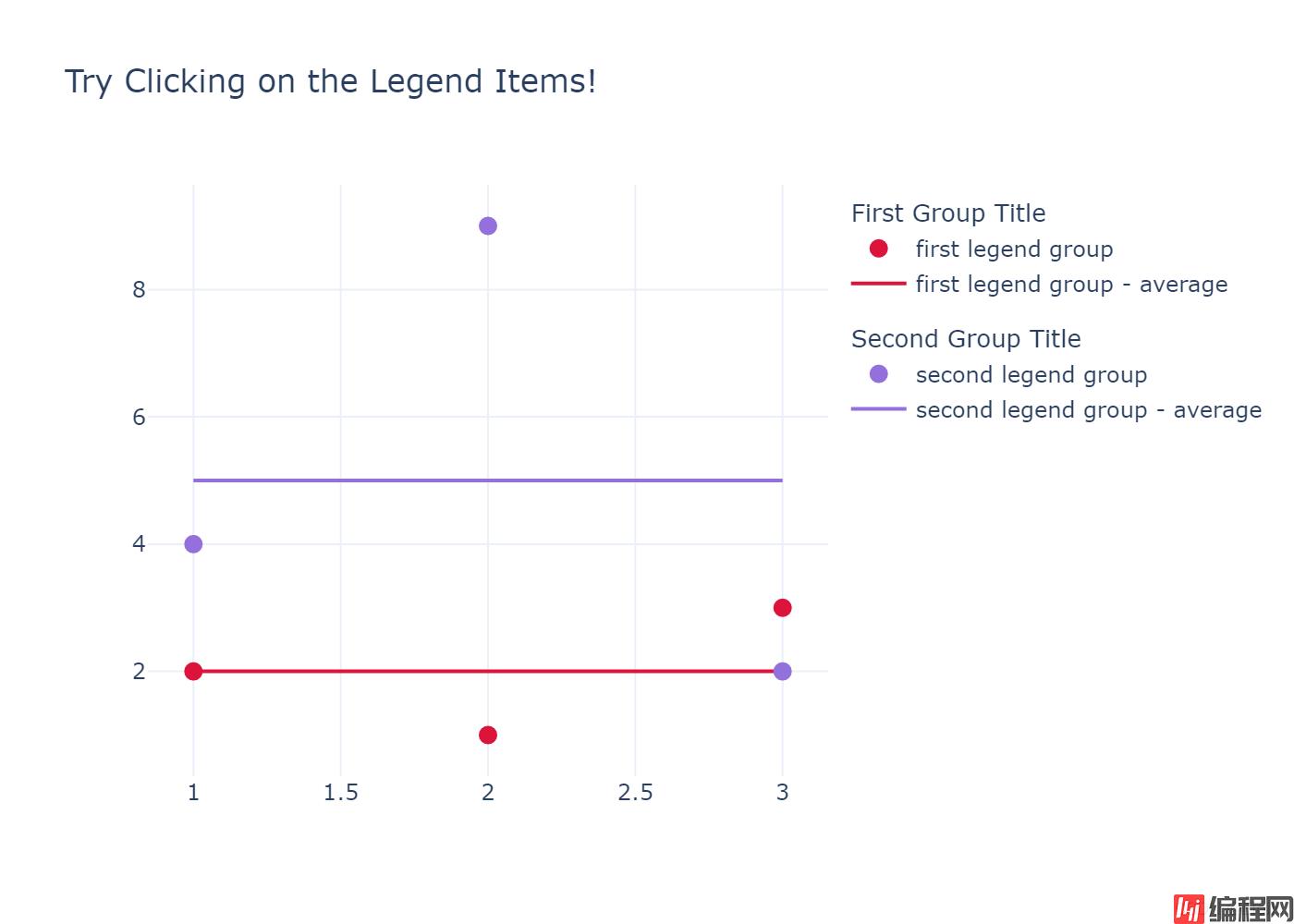

fig = go.Figure()

fig.add_trace(go.Scatter(
    x=[1, 2, 3],
    y=[2, 1, 3],
    legendgroup="group",  # this can be any string, not just "group"
    legendgrouptitle_text="First Group Title",
    name="first legend group",
    mode="markers",
    marker=dict(color="Crimson", size=10)
))

fig.add_trace(go.Scatter(
    x=[1, 2, 3],
    y=[2, 2, 2],
    legendgroup="group",
    name="first legend group - average",
    mode="lines",
    line=dict(color="Crimson")
))

fig.add_trace(go.Scatter(
    x=[1, 2, 3],
    y=[4, 9, 2],
    legendgroup="group2",
    legendgrouptitle_text="Second Group Title",
    name="second legend group",
    mode="markers",
    marker=dict(color="MediumPurple", size=10)
))

fig.add_trace(go.Scatter(
    x=[1, 2, 3],
    y=[5, 5, 5],
    legendgroup="group2",
    name="second legend group - average",
    mode="lines",
    line=dict(color="MediumPurple")
))

fig.update_layout(title="Try Clicking on the Legend Items!")

fig.write_image('../pic/legend_5.png', scale=2)
fig.show()

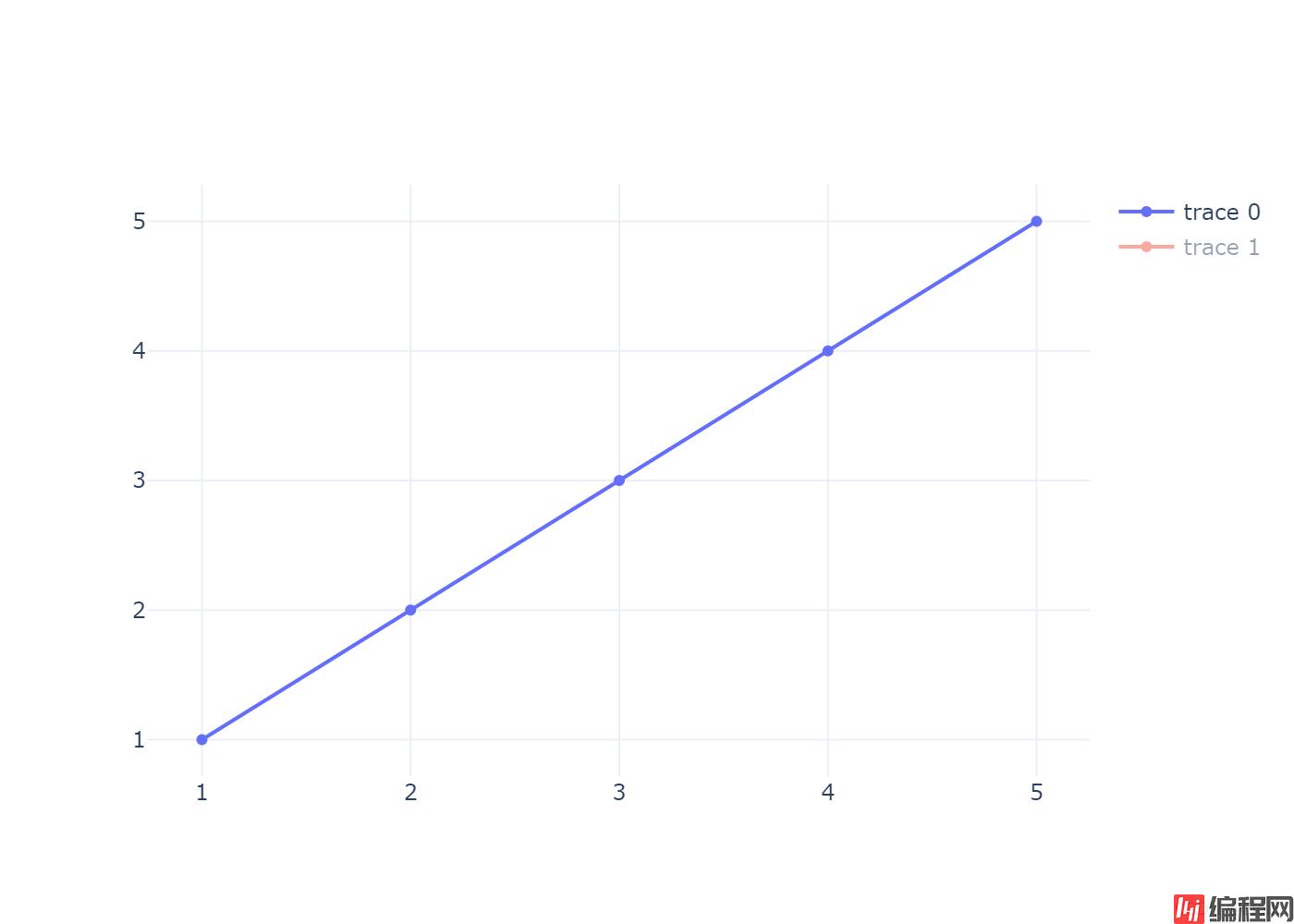

fig = go.Figure()

fig.add_trace(go.Scatter(
    x=[1, 2, 3, 4, 5],
    y=[1, 2, 3, 4, 5],
))

fig.add_trace(go.Scatter(
    x=[1, 2, 3, 4, 5],
    y=[5, 4, 3, 2, 1],
    visible='legendonly'
))

fig.write_image('../pic/legend_6.png', scale=2)
fig.show()

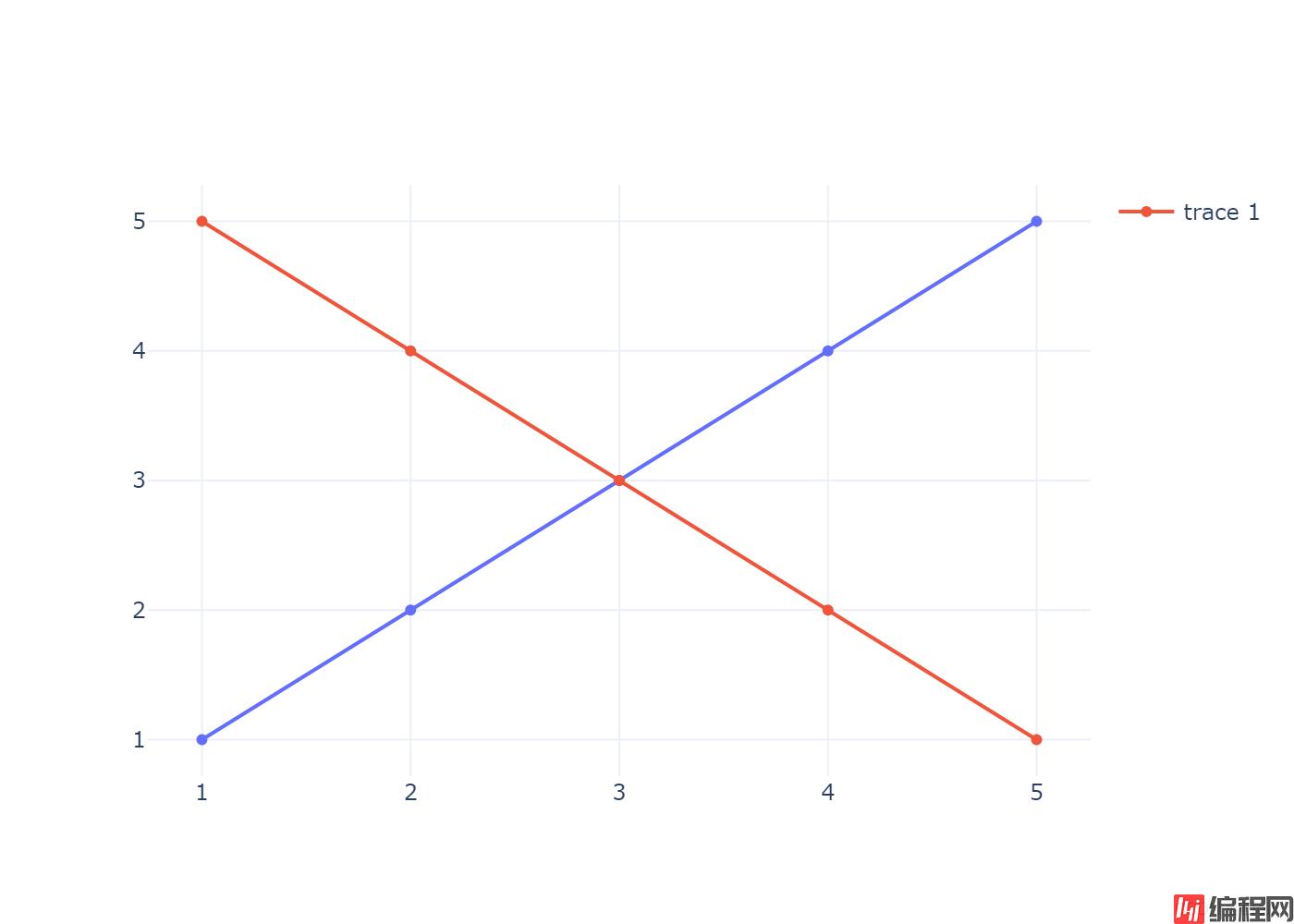

fig = go.Figure()

fig.add_trace(go.Scatter(
    x=[1, 2, 3, 4, 5],
    y=[1, 2, 3, 4, 5],
    showlegend=False
))


fig.add_trace(go.Scatter(
    x=[1, 2, 3, 4, 5],
    y=[5, 4, 3, 2, 1],
))

fig.update_layout(showlegend=True)

fig.write_image('../pic/legend_7.png', scale=2)
fig.show()

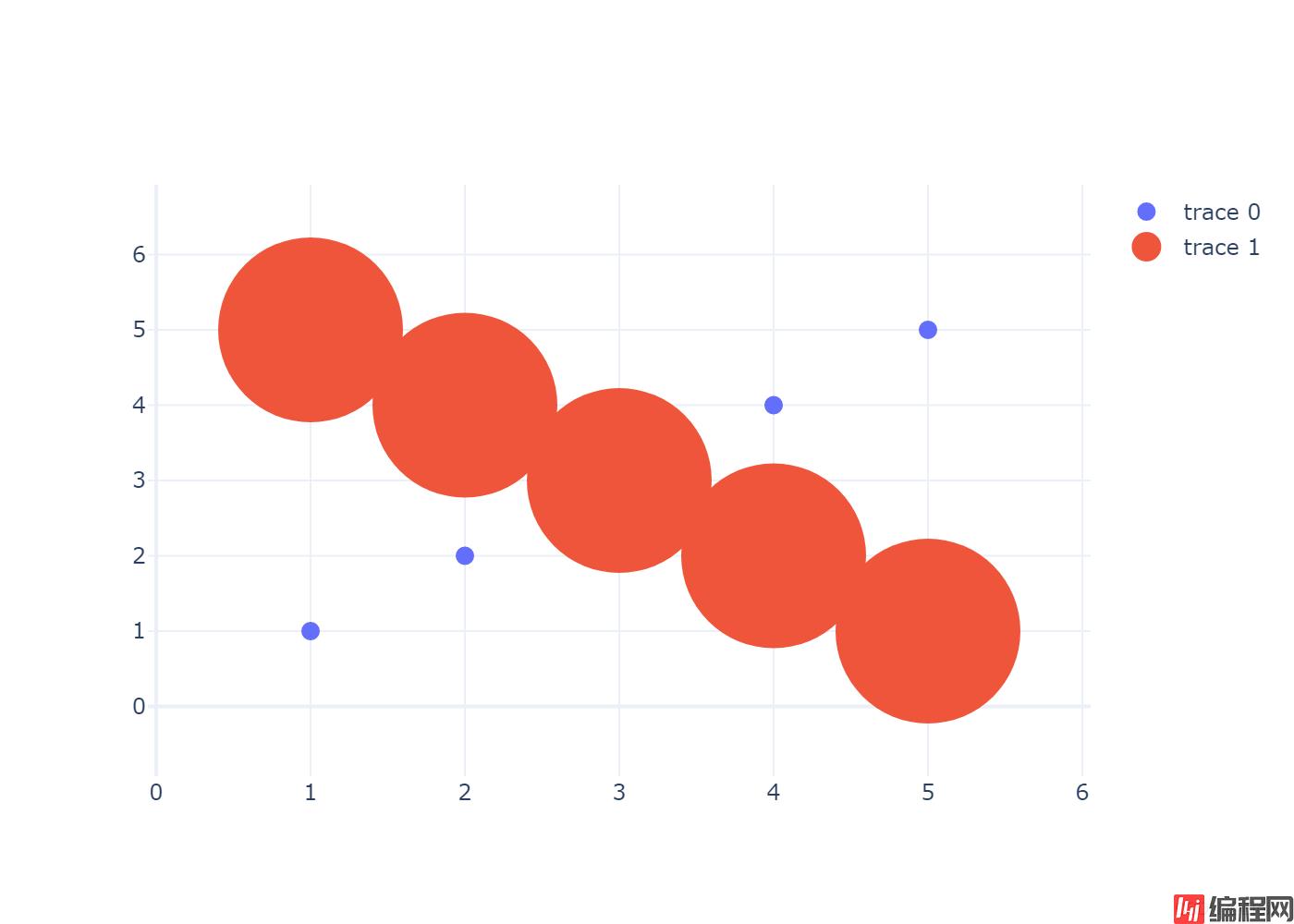

fig = go.Figure()

fig.add_trace(go.Scatter(
    x=[1, 2, 3, 4, 5],
    y=[1, 2, 3, 4, 5],
    mode='markers',
    marker={'size':10}
))

fig.add_trace(go.Scatter(
    x=[1, 2, 3, 4, 5],
    y=[5, 4, 3, 2, 1],
    mode='markers',
    marker={'size':100}
))

fig.update_layout(legend= {'itemsizing': 'trace'})

fig.write_image('../pic/legend_8.png', scale=2)
fig.show()
