自定义滑动按钮为例图文剖析Android自定义View绘制

自定义View一直是横在Android开发者面前的一道坎。

一、View和ViewGroup的关系

从View和ViewGroup的关系来看，ViewGroup继承View。

View的子类，多是功能型的控件，提供绘制的样式，比如imageView，TextView等，而ViewGroup的子类，多用于管理控件的大小，位置，如LinearLayout，RelativeLayout等，从下图可以看出

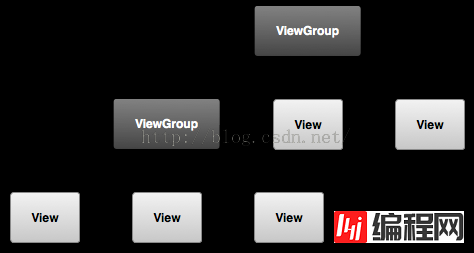

从实际应用中看，他们又是组合关系，我们在布局中，常常是一个ViewGroup嵌套多个ViewGroup或View，而被嵌套的ViewGroup又会嵌套多个ViewGroup或View

如下

二、View的绘制流程

从View源码来看，主要关系三个方法：

1、measure（）：测量
     一个final方法，控制控件的大小
2、layout（）：布局
         用来控制自己的布局位置
          有相对性，只相对于自己的父类布局，不关心祖宗布局
3、draw（）：绘制
          用来控制控件的显示样式

流程：  流程 measure --> layout --> draw

对应于我们要实现的方法是

onMeasure()

onLayout()

onDraw()

实际绘制中，我们的思考顺序一般是这样的：

是否需要控制控件的大小-->是-->onMeasure()
(1)如果这个自定义view不是ViewGroup，onMeasure()方法调用setMeasureDeminsion(width,height):用来设置自己的大小
(2)如果是ViewGroup，onMeasure()方法调用 ，child.measure()测量孩子的大小，给出孩子的期望大小值，之后-->setMeasureDeminsion(width,height):用来设置自己的大小

是否需要控制控件的摆放位置-->是 -->onLayout ()

是否需要控制控件的样子-->是 -->onDraw ()-->canvas的绘制

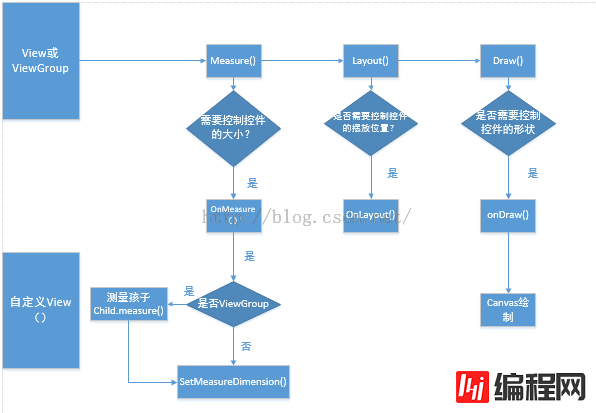

下面是我绘制的流程图：

下面以自定义滑动按钮为例，说明自定义View的绘制流程

我们期待实现这样的效果：

拖动或点击按钮，开关向右滑动，变成

其中开关能随着手指的触摸滑动到相应位置，直到最后才固定在开关位置上

新建一个类继承自View，实现其两个构造方法

public class SwitchButtonView extends View {
  public SwitchButtonView(Context context) {
    this(context, null);
  }
  public SwitchButtonView(Context context, AttributeSet attrs) {
    super(context, attrs);
  }

drawable资源中添加这两张图片

借此，我们可以用onMeasure（）确定这个控件的大小

@Override
  protected void onMeasure(int widthMeasureSpec, int heightMeasureSpec) {
    mSwitchButton = BitmapFactory.decodeResource(getResources(), R.drawable.switch_background);
    mSlideButton = BitmapFactory.decodeResource(getResources(), R.drawable.slide_button_background);
    setMeasuredDimension(mSwitchButton.getWidth(), mSwitchButton.getHeight());
  }

这个控件并不需要控制其摆放位置，略过onLayout（）；

接下来onDraw（）确定其形状。

但我们需要根据我们点击控件的不同行为来确定形状，这需要重写onTouchEvent（）

其中的逻辑是：

当按下时，触发事件MotionEvent.Action_Down，若此时状态为关：

（1）若手指触摸点（通过event.getX（）得到）在按钮的 中线右侧，按钮向右滑动一段距离（event.getX（）与开关控件一半宽度之差，具体看下文源码）

（2）若手指触摸点在按钮中线左侧，按钮依旧处于最左（即“关”的状态）。

若此时状态为开：

（1）若手指触摸点在按钮中线左侧，按钮向左滑动一段距离

（2）若手指触摸点在按钮中线右侧，按钮依旧处于最右（即“开”的状态）

当滑动时，触发时间MotionEvent.Action_MOVE，逻辑与按下时一致

注意，onTouchEvent（）需要设置返回值 为 Return true，否则无法响应滑动事件

当手指收起时，若开关中线位于整个控件中线左侧，设置状态为关，反之，设置为开。

具体源码如下所示：（还对外提供了一个暴露此时开关状态的接口）

自定义View部分

package com.lian.switchtogglebutton;
import android.content.Context;
import android.graphics.Bitmap;
import android.graphics.BitmapFactory;
import android.graphics.canvas;
import android.graphics.Paint;
import android.util.AttributeSet;
import android.util.Log;
import android.view.MotionEvent;
import android.view.View;

public class SwitchButtonView extends View {
  private static final int STATE_NULL = 0;//默认状态
  private static final int STATE_DOWN = 1;
  private static final int STATE_MOVE = 2;
  private static final int STATE_UP = 3;
  private Bitmap mSlideButton;
  private Bitmap mSwitchButton;
  private Paint mPaint = new Paint();
  private int buttonState = STATE_NULL;
  private float mDistance;
  private boolean isOpened = false;
  private onSwitchListener mListener;
  public SwitchButtonView(Context context) {
    this(context, null);
  }
  public SwitchButtonView(Context context, AttributeSet attrs) {
    super(context, attrs);
  }
  @Override
  protected void onMeasure(int widthMeasureSpec, int heightMeasureSpec) {
    mSwitchButton = BitmapFactory.decodeResource(getResources(), R.drawable.switch_background);
    mSlideButton = BitmapFactory.decodeResource(getResources(), R.drawable.slide_button_background);
    setMeasuredDimension(mSwitchButton.getWidth(), mSwitchButton.getHeight());
  }
  @Override
  protected void onDraw(Canvas canvas) {
    super.onDraw(canvas);
    if (mSwitchButton!= null){
      canvas.drawBitmap(mSwitchButton, 0, 0, mPaint);
    }
    //buttonState的值在onTouchEvent（）中确定
    switch (buttonState){
      case STATE_DOWN:
      case STATE_MOVE:
        if (!isOpened){
          float middle = mSlideButton.getWidth() / 2f;
          if (mDistance > middle) {
            float max = mSwitchButton.getWidth() - mSlideButton.getWidth();
            float left = mDistance - middle;
            if (left >= max) {
              left = max;
            }
            canvas.drawBitmap(mSlideButton,left,0,mPaint);
          }
          else {
            canvas.drawBitmap(mSlideButton,0,0,mPaint);
          }
        }else{
          float middle = mSwitchButton.getWidth() - mSlideButton.getWidth() / 2f;
          if (mDistance < middle){
            float left = mDistance-mSlideButton.getWidth()/2f;
            float min = 0;
            if (left < 0){
              left = min;
            }
            canvas.drawBitmap(mSlideButton,left,0,mPaint);
          }else{
            canvas.drawBitmap(mSlideButton,mSwitchButton.getWidth()-mSlideButton.getWidth(),0,mPaint);
          }
        }
        break;
      case STATE_NULL:
      case STATE_UP:
        if (isOpened){
          Log.d("开关","开着的");
          canvas.drawBitmap(mSlideButton,mSwitchButton.getWidth()-mSlideButton.getWidth(),0,mPaint);
        }else{
          Log.d("开关","关着的");
          canvas.drawBitmap(mSlideButton,0,0,mPaint);
        }
        break;
      default:
        break;
    }
  }
  @Override
  public boolean onTouchEvent(MotionEvent event) {
    switch (event.getAction()){
      case MotionEvent.ACTION_DOWN:
        mDistance = event.getX();
        Log.d("DOWN","按下");
        buttonState = STATE_DOWN;
        invalidate();
        break;
      case MotionEvent.ACTION_MOVE:
        buttonState = STATE_MOVE;
        mDistance = event.getX();
        Log.d("MOVE","移动");
        invalidate();
        break;
      case MotionEvent.ACTION_UP:
        mDistance = event.getX();
        buttonState = STATE_UP;
        Log.d("UP","起开");
        if (mDistance >= mSwitchButton.getWidth() / 2f){
          isOpened = true;
        }else {
          isOpened = false;
        }
        if (mListener != null){
          mListener.onSwitchChanged(isOpened);
        }
        invalidate();
        break;
      default:
        break;
    }
    return true;
  }
  public void setOnSwitchListener(onSwitchListener listener){
    this.mListener = listener;
  }
  public interface onSwitchListener{
    void onSwitchChanged(boolean isOpened);
  }
}

DemoActivity：

package com.lian.switchtogglebutton;
import android.os.Bundle;
import android.support.v7.app.AppCompatActivity;
import android.widget.Toast;
public class MainActivity extends AppCompatActivity {
  @Override
  protected void onCreate(Bundle savedInstanceState) {
    super.onCreate(savedInstanceState);
    setContentView(R.layout.activity_main);
    SwitchButtonView switchButtonView = (SwitchButtonView) findViewById(R.id.switchbutton);
    switchButtonView.setOnSwitchListener(new SwitchButtonView.onSwitchListener() {
      @Override
      public void onSwitchChanged(boolean isOpened) {
        if (isOpened) {
          Toast.makeText(MainActivity.this, "打开", Toast.LENGTH_SHORT).show();
        }else {
          Toast.makeText(MainActivity.this, "关闭", Toast.LENGTH_SHORT).show();
        }
      }
    });
  }
}

布局：

<?xml version="1.0" encoding="utf-8"?>
<RelativeLayout
  xmlns:android="Http://schemas.android.com/apk/res/android"
  xmlns:tools="http://schemas.android.com/tools"
  android:layout_width="match_parent"
  android:layout_height="match_parent"
  android:paddingBottom="@dimen/activity_vertical_margin"
  android:paddingLeft="@dimen/activity_horizontal_margin"
  android:paddingRight="@dimen/activity_horizontal_margin"
  android:paddingTop="@dimen/activity_vertical_margin"
  tools:context="com.lian.switchtogglebutton.MainActivity">
  <com.lian.switchtogglebutton.SwitchButtonView
    android:id="@+id/switchbutton"
    android:layout_width="wrap_content"
    android:layout_height="wrap_content"
    />
</RelativeLayout>
